CMT Method/CMT工法

工事概要

発注者

岐阜県東部広域水道事務所 → 市川・西尾 特定建設工事共同企業体 → 太洋基礎工業（株）

工事名

大容量送水管整備事業 東濃第６幹線（７工区推進）推進工事

工　期

令和5年1月5日～ 5年12月10日

施工場所

岐阜県 瑞浪市 土岐町

施工協力

（株）太陽テック

施工内容

管　径

内径　1000 mm

管　種

G J A-91N、J A-50N 1種・2種 、J A-70N 1種

工　法

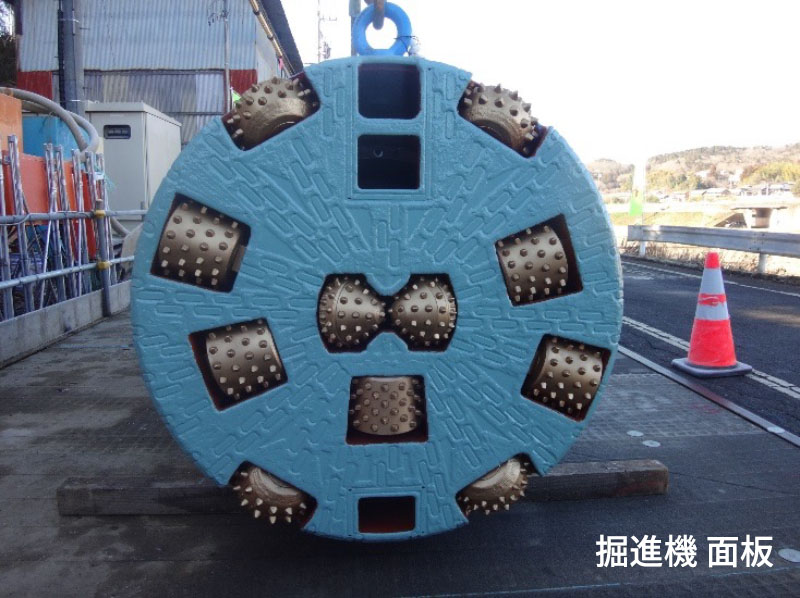

ＣＭＴ工法　複合掘進機

延長・曲線

延長

推進延長　439.8m

線形

直線・R=200・150・120

勾配

2.0‰上り勾配

主たる土質

泥岩 ・花崗岩・礫岩

備考欄

コメント

当現場は水道管φ800mmダクタイル管挿入工事を目的としたφ1000mm の さや管布設する推進工事であった。
発進立坑ヤードは道路規制があり覆工板の開閉はクローラークレーンで対応した。

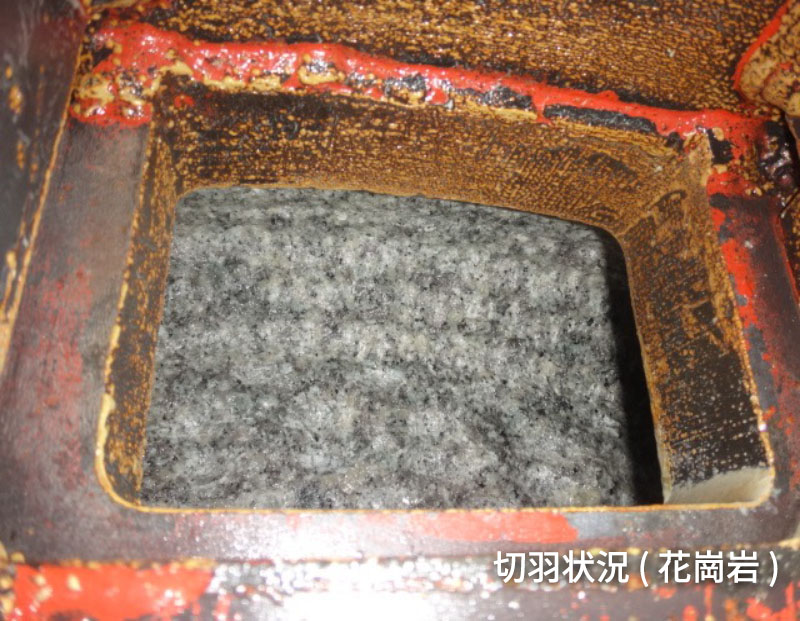

全線岩盤層で花崗岩区間 ( 強度150～200MN/m2 ) では圧気作業併用 ビット交換を実施しビットの摩耗による推力の上昇などが生じることなく施工出来た。
また、緩み土圧抑制材を継続的に注入し到達まで低推力を維持出来た。

現場写真
