CMT Method/CMT工法

工事概要

発注者

岐阜県東部広域水道事務所

工事名

大容量送水管整備事業　恵下支線（１工区推進）工事

工　期

令和2年12月1日～令和3年10月1日

施工場所

岐阜県中津川市中津川地内

施工協力

（株）太陽テック

設計コンサルタント

担当者

（株）東洋設計

施工内容

管　径

φ1000 mm

管　種

GJC91半管・JB52半管・JA51

工　法

CMT工法 （ローラー型ヘッド・玉石対応）

延長・曲線

延長

推進延長 L=170.85ｍ

曲線

R=40・70　計2箇所

勾配

下り 10.0‰

主たる土質

玉石混じり砂礫
最大礫径φ900 （×3想定）

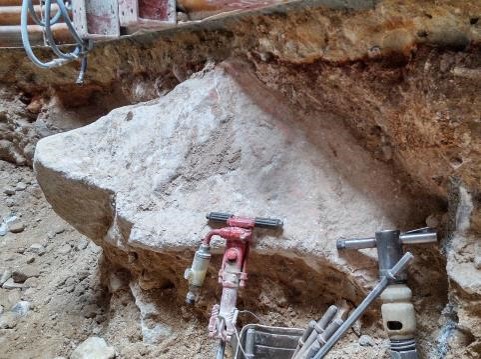

発進立坑内でφ2000クラス以上が出土

備考欄

コメント

河川横断・急曲線を含む巨礫地盤を下り勾配で施工する推進工事です。
現場の概要として、
・発進立坑は夜間解放が条件であり施工時間の制約あり。（日々、覆工板開閉作業あり）
・四ツ目川の横断。（ｍ級の玉石が点在）
・掘進機仕様として、急曲線対応の中折式で３段階の修正ジャッキを搭載。

施工状況として、
CMT工法の特徴でもある面板加圧により巨礫を固定・ホールドし切羽の安定を図りながら推進を行いました。付近一帯に巨礫を掘削する轟音、振動等ありましたが地元の苦情もなく施工できました。土量の取込も制御でき、急曲線も精度よく通過し、低推力・高精度で無事に到達しました。今回、連続した巨礫の遭遇に、切羽の安定及びテールボイドの確保・安定を維持できたことが工事の完工に繋がったと考えます。河川横断・急曲線を含む巨礫地盤を下り勾配で施工する推進工事です。

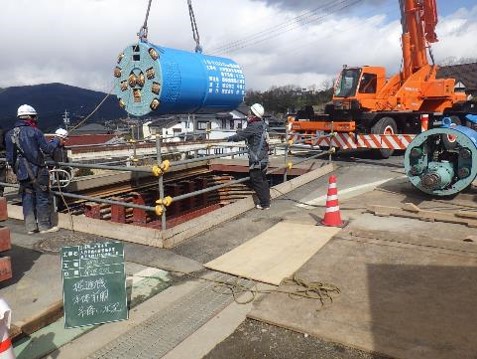

現場写真
