CMT Method/CMT工法

工事概要

発注者

国際石油開発帝石（株）

工事名

両毛ライン複線化一期工事

工　期

2022/3/1　～　2022/6/30

施工場所

群馬県館林市下早川田町地内～栃木県佐野市下羽田町地内

施工協力

（有）ジョーシンプロデュース

設計コンサルタント

担当者

株式会社　植木組

施工内容

管　径

φ1200 mm

管　種

JB50N 1種標準管 　中押管2段（さや管）

工　法

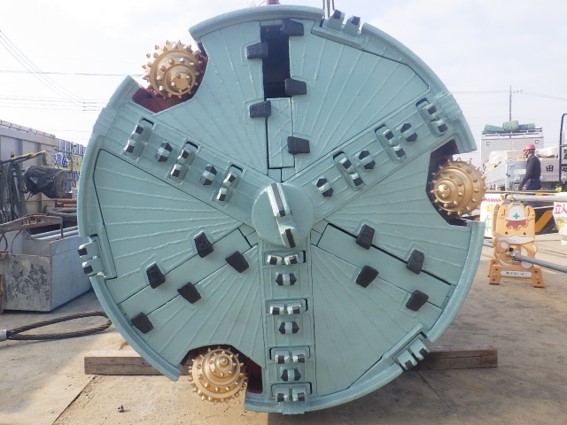

CMT工法 複合掘進機　ビット交換1回

延長・曲線

延長

推進延長 L=825ｍ

曲線

直線

勾配

LEVEL

主たる土質

砂質土

備考欄

コメント

・ガスパイプライン複線化工事に伴う一部、渡良瀬川横断を推進工法にて施工するものである。
・推進施工地盤は砂質土が主体で、土被り18.2ｍ～17.8ｍと深く、高水圧下での施工であり、推進延長400ｍではビット交換を予定していた。
・発進して水圧による管のバックリングがあり、溶接によるバックリング防止を推進延長50ｍ付近まで行う。400ｍでのビット交換は補足注入を行い無事に交換する事ができた。
・推進施工状況として、昼夜間施工で行い、砂質土で推進スピードも最後まで安定し、大きなトラブルも無く無事到達まで至る。到達作業ではマシン回収時、砂が奮発し一時水没させ、補足注入を入念に行い無事回収する事ができた。

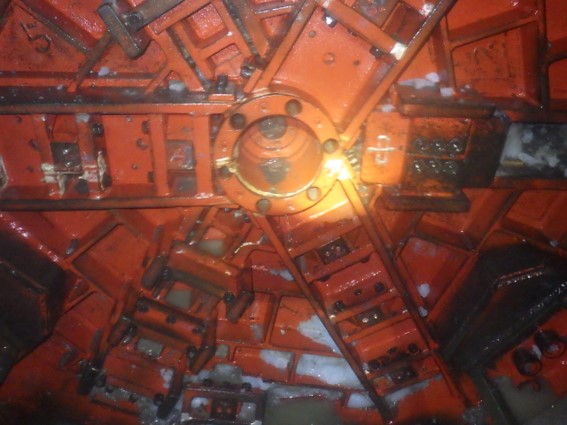

現場写真
